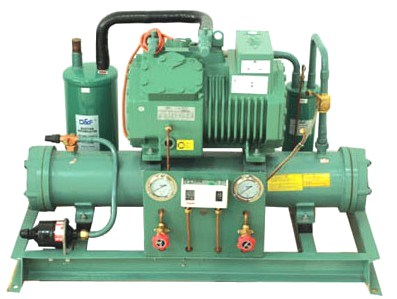

Компрессорно-конденсаторные агрегаты водяного охлаждения Bitzer (с полугерметичным поршневым компрессором C)

Компрессорно-конденсаторные агрегаты с полугерметичными и открытыми поршневыми компрессорами Bitzer - LH KB-200-1-RUS № арт. 80480102 DE / EN / RU 01.03.2003

Полное техническое описание (англ.) KP-220-5 № арт. 80111102 DE / EN / FR01.03.2015

Технические особенности:

• Кожухотрубные конденсаторы К серии
• Высокая мощность охлаждения
• Низкие затраты на энергию
• Широкое применение и диапазон мощности
• Универсальное применение с различными хладагентами
• Прочный и компактный дизайн
• Версии хладагентов R134a, R404A, R507A и R22, другие хладагенты по запросу
• Максимально допустимое давление 28 бар
• Обогрев масляного поддона
• Управление питанием
• Система водяного охлаждения головки блока цилиндров
• Устойчивые к морской воде

К выполнению работ на компрессорах и холодильных установках производства компании Bitzer (Германия) допускаются только квалифицированные и имеющие разрешение на выполнение этих работ специалисты.

Обязательные для соблюдения предписания:

• соответствующие правила техники безопасности (EN 378, EN 60204 и EN 60355)
• общепринятые правила техники безопасности
• предписания ЕС и действующие в Украине предписания

Предупреждение!

1 - Компрессорно-конденсаторный агрегат ( См. Рис. 1) в состоянии поставки наполнен защитным газом (Избыточное давление 0,5 .. 1 бар). При ненадлежащем обращении возможны травмы кожи и глаз. При выполнении работ на компрессоре пользоваться защитными очками! Не открывать присоединительные элементы, пока не будет снято избыточное давление.

2 - При работе агрегата температура различных поверхностей может быть выше 60°C или ниже 0°C. Возможны серьёзные ожоги и обморожения.

3 - Следует оградить доступные для прикосновения места и обозначить их соответствующим образом. Перед выполнением работ на компрессоре и узлах агрегата, работающих под давлением: выключить весь компрессорно-конденсаторный агрегат и дать ему остыть.

4 - Место монтажа должно иметь твёрдую и горизонтальную поверхность.

5 - Для работы в экстремальных условиях, как-то агрессивное или коррозионное воздействие атмосферы, низкие температуры окружающей среды и проч. необходимо предпринять надлежащие меры.

6 - Холодильная установка в целом должна быть спроектирована и отрегулирована при работе таким образом, чтобы в любом узле установки давление газа не превышало максимально допустимое (PS) (см. обозначение на агрегате).

7 - Предохранительный клапан предельного давления следует обязательно устанавливать на ресиверы и конденсаторы (сосуды давления) в случаях, если:

7.1. - Существует вероятность, что максимально-допустимое давление может быть превышено за счёт внешнего теплового воздействия, например при пожаре, или:

7.2. - Полная заправка установки хладагентом при 20С превышает 90% заполняемого объёма ресивера. Заполняемым является объём между запорными вентилями до и после ресивера. В случае последовательной установки двух ресиверов заполняемым будет считаться объём обоих ресиверов и соединительного трубопровода.

7.3. - В этих случаях предпочтительно устанавливать предохранительный клапан, перепускающий хладагент со стороны высокого давления на сторону низкого (мера по снижению выброса фреонов в атмосферу).

Компрессорно-конденсаторный агрегат должен проходить регулярные проверки, которые должны проводиться квалифицированным персоналом. Периодичность проверок зависит от типа используемого хладагента и режима эксплуатации. Она должна быть установлена конечным потребителем.

Следует проверять следующие рабочие параметры:

• Температура испарения
• Температура всасываемого газа
• Температура конденсации
• Разница между температурой конденсации и температурой воздуха на входе в конденсатор
• Температура газа на нагнетании
• Температура масла
• Частота включений
• Потребляемый компрессором ток и напряжение
• Загрязнённость конденсатора
• Количество хладагента в системе (по визуальному индикатору)
• Содержание влаги в хладагенте ( по индикатору влажности)
• Предохранительные приборы: реле предельных давлений, термостаты предельных температур

Компрессорно-конденсаторные агрегаты изготовлены в соответствии с современным уровнем техники и отвечают действующим предписаниям. Особое внимание обращено на безопасность пользователя.

Каждый из компонентов агрегата может являться источником остаточной опасности. Поэтому все работающие на этом оборудовании должны очень внимательно изучить инструкцию по эксплуатации (См. ниже в pdf на рус.)

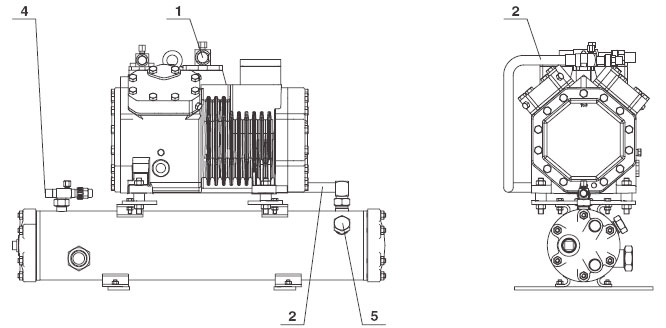

Рис. 1 - Компрессорно-конденсаторный агрегат водяного охлаждения

Обозначения:

• 1 - Запорный клапан на всасывании
• 2 - Линия нагнетания
• 3 - Линия конденсированного хладагента
• 4 - Выход хладагента
• 5 - Штуцер для установки предохранительного клапана

Данные холодильные компрессорно-конденсаторные агрегаты предназначены для установки в машины согласно Предписанию ЕС 98/37/ЕС. Ввод этих компрессоров в эксплуатацию допускается только в том случае, если они установлены в машины в соответствии с инструкцией и в комплексе удовлетворяют требования соответствующих предписаний (применяемые нормы: см. Декларацию изготовителя).

Используемые электрические компоненты должны соответствовать требованиям Предписания ЕС по низковольтному оборудованию 73/27/ЕЕС. Для всех встроенных силовых и кинематических элементов дополнительно действуют требования Предписания ЕС по оборудованию, работающему под давлением 97/23/ЕС (PED)

К агрегатам прилагается Сертификат соответствия или Сертификат изготовителя.
