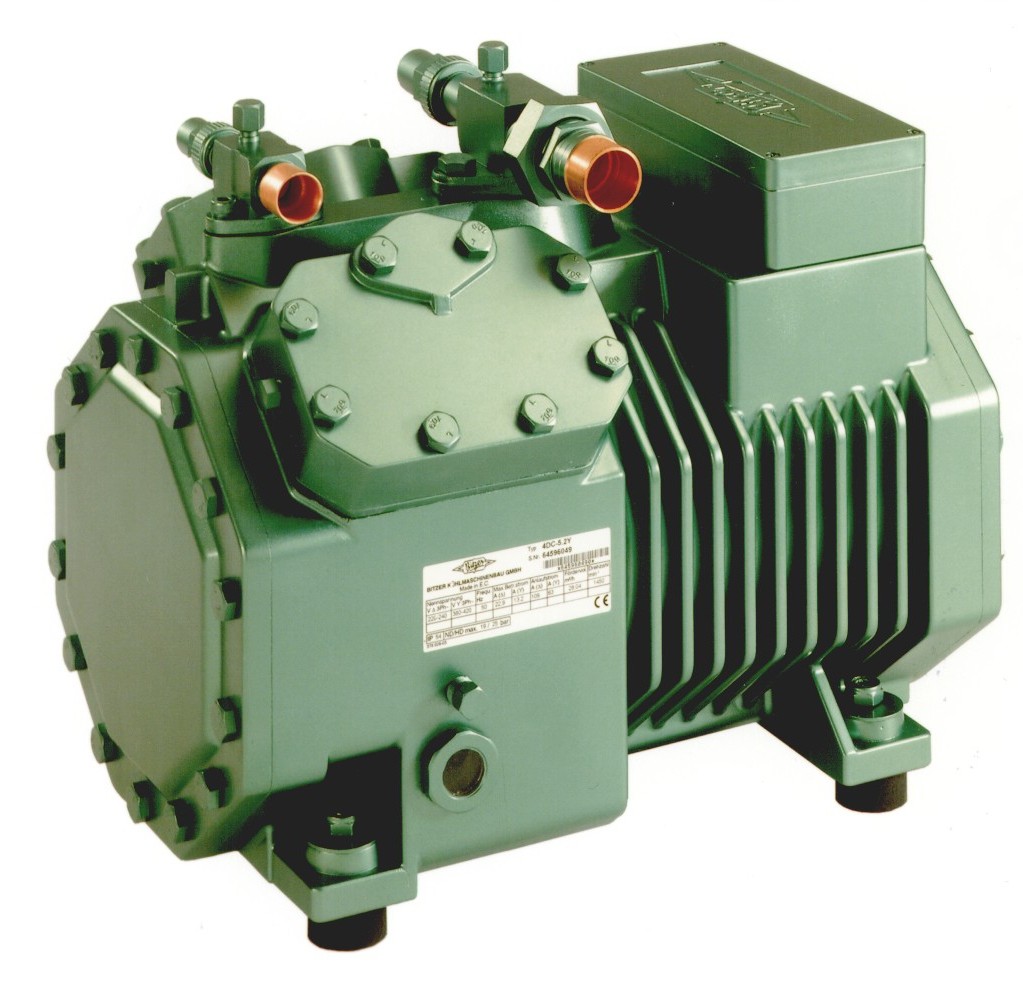

Полугерметичные поршневые компрессоры Bitzer C1/C8 (Octagons)

Внимание! С 1 апреля 2013 года компрессоры Bitzer OCTAGON сняты с производства, и заменены на новую серию Bitzer ECOLINE, которая имеет расширенную область допустимого применения, бОльшую холодопроизводительность и в среднем на 10% более высокую эффективность. При этом внешняя форма осталась практически неизменной, сохранены габаритные и присоединительные размеры.
Таблицу взаимозаменяемости см. на странице 12 Полугерметичные поршневые компрессоры Bitzer ECOLINE. Каталог. KP-090-1 RUS / 02.2013.

Документация OCTAGON:		Полугерметичные поршневые компрессоры Bitzer Octagon. Инструкции по эксплуатации. KB-100-6-RUS
		Техническая информация. Компрессор OCTAGON с встроенным частотным преобразователем (FI), охлаждаемый всасываемым газом KT-210-1 RUS		Регулятор производительности поршневых компрессоров Bitzer KT-100-3-RUS № арт. 80300302 DE / EN / RU 01.09.2013

Поршневые компрессоры Bitzer C1/C8 (Octagons) используются в основном для современных холодильных установок и систем кондиционирования воздуха. Компрессоры работают как на HFC, так и на HCFC хладагентах, отвечающие высоким требованиям современных холодильных установок.

У поршневых компрессоров Bitzer малой производительности серий Octagon C1, C2 и C3 (кроме 4СС) для нормальной работы в низкотемпературных установках на R22 перед вводом в эксплуатацию необходимо переустановить дефлектор системы VARICOOL из предустановленного на заводе-изготовителе положения SL(A) в положение SL(B).

Для этого необходимо ослабить затяжку болтов крепления всасывающего вентиля и развернуть выглядывающие из-под его фланца края дефлектора на 180 град. В результате этой переустановки поток всасываемого пара при работе компрессора направляется сразу в его цилиндры на сжатие, минуя обмотки электродвигателя, на которых пар мог бы дополнительно перегреваться, что привело бы к значительному росту температуры нагнетания.

При таком направлении всасываемых паров при работе компрессора на высоких температурах конденсации его корпус требует дополнительного охлаждения. Излишнее тепло отводится либо водой, протекающей в крышках головок цилиндров специального исполнения, либо воздушным потоком от дополнительного вентилятора обдува головок или же от вентиляторов конденсатора, если компрессор интегрирован в компрессорно-конденсаторный агрегат.

Универсальное применение поршневых компрессоров Bitzer C1 / C8:

• Одно исполнение компрессора для R134a, R404A, R507A, R407C и R22
• Для кондиционирования воздуха
• Для среднетемпературного и низкотемпературного охлаждения
• Возможно для всех моделей низкотемпературное охлаждение на R404A/R507A без дополнительного охлаждения
• Для низкотемпературного охлаждения на R22 необходима перенастройка системы «Varicool» или применение системы CIC

Особенности полугерметичных поршневых компрессоров Bitzer C1 / C8:

• Высокая холодопроизводительность при минимальной потребляемой мощности
• Особо эффективные рабочие клапаны
• Минимальное мёртвое пространство
• Один и тот же компрессор как для HFC, так и для HCFC хладагентов: Отличие только в типе масла
• Эффективный двигатель большого объёма
• Прочная конструкция клапанной доски
• Лепестки клапанов из пружинной стали (опция)
• Контроль теплового режима с применением датчиков PTC
• Дополнительный датчик температуры нагнетаемого газа
• Возможно от серий C3 (18,05 м³/час при 50 Гц)
• Запатентованная система возврата масла в картер
• Закрытые коренные подшипники и крупногабаритный масляный насос
• Меньший унос масла чем при применении обычного маслонасоса
• Испробовабельная параллельная работа
• Тандем-компрессоры для серий от C2 до B6: 22,7 м³/час до 303 м³/час (50 Гц)
• Для работы на СО₂ в докритической области с учетом специфических требований были специально разработаны компрессоры OCTAGON (2KHC-05K .. 4NHC-20K).
