Маслоотделители Bitzer серии OA, OAS и HFC

Первичные и вторичные маслоотделители Bitzer DP-500-2-RUS № арт. 80191702 DE / EN / RU 01.10.2016

Ключевые особенности:

• Высокоэффективные, благодаря минимальному коэффициенту уноса масла.
• Привлекательное соотношение цены и качества.
• Комбинация первичного и вторичного отделителя для применения в затопленных системах.
• Высокая надежность.

Первичные маслоотделители серии OA:

Стандартная серия.

• Эти маслоотделители пригодны для применения в холодильном контуре с ГФУ хладагентами и R22.

Специальная серия - (А) для применения с NH₃

• Конструкция и материал этой серии специально адаптированы для применения в системах NH₃

Вторичные маслоотделители серии OAS:

• Для винтовых компрессоров.
• Фильтр отделители для поршневых компрессоров.
• Эти отделители тонкой очистки с интегрированным фильтрующим элементом и поплавковым клапаном были специально адаптированы для применения в системах NH₃.

Технические особенности:

• Вход и выход хладагента - сварные присоединения (присоединения под пайку с OA1954).
• Выход масла - стандартная серия присоединение под пайку. Серия A - клапан с присоединением под сварку. OA25012A - присоединение под сварку.
• Присоединение для наполнения маслом - клапан Rotalock с присоединением под пайку. Для серии (A) с присоединением под сварку.
• Монтажное опорное кольцо на днище.
• Максимальное допустимое давление 28 бар
• Максимальная допустимая температура 120 °C
• Минимальная допустимая температура - 10 °C
• Одобрение согласно директиве ЕС для сосудов, работающих под давлением 97/23/ЕС другие одобрения под запрос

Объем поставки:

• Масляный термостат.
• Подогреватель масла.
• Реле уровня масла (OLC-D1).
• 2 смотровых окна.
• Присоединение для предохранительного клапана.

Опции:

• Запорные клапаны на выходе хладагента.
• Титановое поплавковое реле.
• Клапан Rotalock на выходе масла.

Предупреждение!

Сосуд давления от Bitzer в состоянии поставки заполнен инертным газом (избыточное давление прибл. 0,5 .. 1 бар). При ненадлежащем обращении возможны травмы кожи и глаз. При выполнении работ на сосуде давления надеть защитные очки! Не открывать присоединения сосуда до полного сброса давления.

Маслоотделители для ГФУ (HFC) хладагентов и R22 (см. техническое описание в pdf)

Схема для систем с затопленным испарителем предоставляется по запросу.

Необходимое свободное пространство для фильтрующего картриджа:

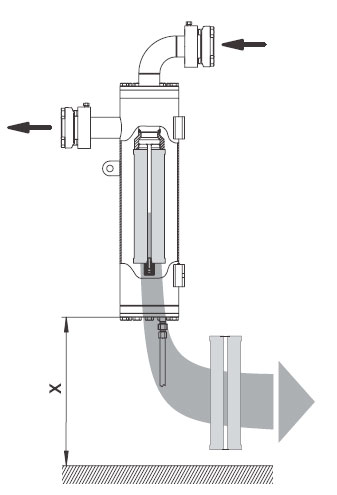

Вторичные маслоотделители должны быть установлены таким образом, чтобы обеспечивалась возможность вытянуть вниз фильтрующий картридж при демонтаже (рис. 1).

• Х - для серии OAS322 - 120 mm
• Х - для серии OAS744 - 260 mm
• Х - для серии OAS1055 - 300 mm
• Х - для серии OAS1655 - 600 mm
• Х - для серии OAS3088 - 600 mm

Рис. 1 Необходимое пространство для фильтрующих картриджей
