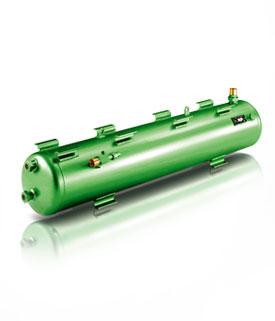

Ресиверы хладагента Bitzer F/FS

Ресиверы хладагента Bitzer DP-300-7-RUS № арт. 80190801 DE / EN / RU 01.11.2012

Приемка в соответствии с предписаниями ЕС для сосудов давления 97/23/EG.

Конструктивные особенности:

• Данные ресиверы пригодны для всех хладагентов (H)CFC/HFC.
• Максимальное рабочее давление: 28 бар (DRIRE/SDM: 22 бар).
• Максимальная рабочая температура: 120°C.
• При поставке наполнены инертным газом.
• Контроль уровня жидкости: F062H до F152H, FS35, FS55, FS75, FS125: 1 смотровое стекло, F202H до F3102N, FS102, FS152, FS202: 2 смотровых стекла, начиная с типа FS252: 3 смотровых стекла.

Крепление:

• F062H до F3102N: Крепежные уголки снизу.
• FS35: Центральная резьбовая шпилька снизу.
• FS55 до FS3102: Круглое основание.
• Для ресиверов хладагента с буквами в конце маркировки H или T: крепежные уголки сверху.

Присоединение входа хладагента:

• FS35, FS55, FS75, FS125: Муфта под пайку.
• F062H до F1052N и FS102, FS152 до FS902: Резьбовое трубное соединение с муфтой под пайку.
• F1202N до F3102N и FS1122 до FS3102: Фланец и муфта под пайку.

Максимально-допустимое рабочее давление:

Вся установка производства немецкой компании Bitzer должна быть рассчитана так, чтобы во время ее эксплуатации исключалась возможность превышения максимально-допустимого рабочего давления в сосуде давления (28 бар).

• Необходим обязательный монтаж предохранительного клапана, если: возможно превышение максимального рабочего давления за счет внешних источников тепла (например, из-за пожара).
• Или в случаях: заполнение установки хладагентом превышает 90 % вместимости сосуда при температуре 20°C. Вместимостью является объем между запираемыми в процессе эксплуатации вентилями до и после сосуда. Для сосудов, которые установлены непосредственно друг за другом, суммируется объем всех сосудов и трубопроводов.
• В этих случаях должны использоваться преимущественно перепускные устройства, которые отводят хладагент или масло на сторону низкого давления (снижение выбросов паров хладагентов в атмосферу).

Присоединение выхода хладагента:

• F062H до F1602N, FS35 до FS1602: Вентиль Rotalock с паяным соединением, присоединение манометра.
• F2202N до F3102N, FS2202 до FS3102: Вентиль с фланцем и муфтой под пайку, присоединение манометра.
• Начиная с F062H или FS55: Присоединение перепускного клапана.
